Виды и изготовление столярного верстака своими руками

Столярный верстак делают из брусьевСтолярный верстак — это неотъемлемая часть цеха по производству изделий из дерева, керамики, глины или металла. Таких столов обычно несколько, и каждый из них закреплён за своим рабочим. Размеры верстака могут быть разными. Они зависят от габаритов выпускаемой продукции, а также от индивидуальных запросов мастера. Чаще всего эти столы деревянные и изготовленные самими работниками.

Назначение и виды столярных верстаков

Что такое верстак и для чего он нуженВерстак — это устойчивый массивный стол, предназначенный для изготовления и последующей обработки изделий небольших габаритов. На нём выполняются различные виды работ как ручным инструментом, так и различными электрическими приспособлениями. Этот стол обязательно оборудуют устройствами, при помощи которых закрепляют и удерживают заготовки.

Все необходимые чертежи столярного стола, своими руками изготовленного и собранного многими мастерами находятся на сайтах, посвящённых этой тематике. Здесь показан лишь общий наглядный вид.

Типы верстаков для работы

Обычно самодельные верстаки имеют три вида конструкции. Это зависит от конкретной задачи и типа изделий, которые будут на нём размещаться:

  1. Стационарный столярный верстак.
  2. Мобильный верстак.
  3. Верстак из разборных частей.

Возьмите листок бумаги и запишите на нем все виды работ, которые собираетесь выполнятьКроме этого, они могут делиться по размеру и по материалам, из которых изготовлены. Например, бывают металлические столы, на которых производят только сварочные работы или другие, связанные непосредственно с металлом. Такой верстак является слесарным и имеет мощные большие тиски.

Большой стационарный верстак

Он имеет все необходимые приспособления для качественной работы. Обычно привязывается к определённому месту, где расположены розетки на 220 вольт и вытяжная вентиляция. Передвигать его при эксплуатации не рекомендуется. На нём обрабатывают изделия любой формы и размеров. Это надёжная и устойчивая конструкция, обустроенная по желанию самого мастера.

Мобильный столярный стол

Определяемся с видом верстака.Это верстак размером примерно 100×70 см и весом до 35 кг. На нём обрабатывают небольшие деревянные заготовки или производят ремонт малогабаритных изделий. Такой стол используют при недостатке рабочего пространства, и он имеет козловую схему, то есть ножки расположены под углом относительно столешницы.

Читайте еще:   Какую выбрать цепную электропилу по дереву для дома

Это необходимо для устойчивости верстака при обработке досок электрорубанком. Его устанавливают на балконах или дачах. Он имеет одни тиски и изготавливается наполовину из металлических частей — обычно это съёмные ножки. Часто такие конструкции делают складными для удобства перевозки в багажнике автомобиля.

Верстак из разборных частей

Это вариации на тему одного и того же столярного верстакаЭто непростой в изготовлении стол, все узлы которого соединяют болтами. Поэтому вышедшие из строя части легко меняют на новые. Все составные элементы делают из дерева для облегчения устройства. Такой верстак используют на дачах при ремонте деревянных ступеней крыльца, веранды, остеклении окон и дверей.

Кроме перечисленных видов есть ещё так называемый плотницкий стол высотой от 40 до 80 см, на котором обрабатывают доски и бруски для сооружения мелких хозяйственных построек. Чтобы сделать верстак плотника необходимо иметь свободное место длиной около 5 — 6 м и шириной до 1 метра. Это нужно для свободного перемещения вокруг длинной заготовки, обрабатывая её лицевую сторону и кромки. Такой стол оснащён надёжными зажимами, так как работать придётся электрорубанком, циркульной пилой и фрезером. После окончания строительства его разбирают.

Устройство столярных столов

Все верстаки имеют практически одинаковое устройство и состоят из следующих узлов:

  1. Главная рабочая поверхность — столешница.
  2. Устройство для крепления заготовок.
  3. Массивные опоры верстака.
  4. Ящики и полки для инструмента.

Теперь можно рассмотреть каждую часть подробней. Узнать их назначение, размеры и из каких материалов изготавливают.

Рабочая поверхность — столешница

Сборка столярного верстакаОна имеет примерные размеры 150 — 180 см в длину и 100 -120 см в ширину. Для её изготовления используют крепкие сухие доски толщиной 60 — 70 мм, которые хорошо обрабатывают рубанком и шлифмашинкой, а затем покрывают олифой. Конечно, лучше применить древесину твёрдых пород, таких как дуб или бук, для улучшения износостойкости, но при их отсутствии используют обыкновенную сосну. Для выравнивания поверхности стола фанеру использовать нельзя, так как она часто расщепляется, и её разрывы повреждают обработанное деревянное изделие.

Устройство для крепления заготовок — тиски

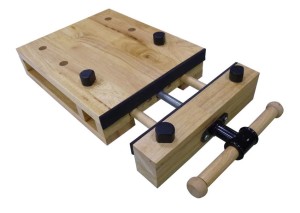

 Верстак зафиксированный на столе.Все крепёжные устройства, включая столярные тиски для верстака, своими руками делают и устанавливают на переднюю часть столешницы. При большом размере стола должны присутствовать двое тисков. Одни большие, другие маленькие. Все они самодельные и изготовлены из дерева с использованием длинных винтов с крупной резьбой и стальных направляющих стержней.

Читайте еще:   Токарные резцы по металлу: виды, классификация и назначение

Кроме того, на рабочей поверхности высверливают несколько рядов отверстий диаметром 10 — 12 мм для закрепления круглых заготовок с помощью специальных упоров.

Массивные опоры верстака

Опорные ноги верстака обычно выполняют из мягких пород дерева: липы, ели или сосны. Высота их примерно 80 — 82 см, а толщина 10×10 см. За таким столом работают только стоя. В нижних торцах ножек иногда предусматривают опорные большие винты для дополнительных регулировок устойчивости и высоты. Опорные ноги соединяют между собой продольными и поперечными досками или брусками для усиления конструкции.

Ящики или полки для инструмента

Внизу под столешницей между ножек мастерят полки для изделий и выдвижные ящики для инструмента, которые изготавливают сами или берут готовые от письменных и других столов. Сбоку крепят надёжные крюки для навешивания электролобзика, шлифовальной машинки, ручного фрезера.

Изготовление столярного стола

Изготовление деревянных деталейПри сооружении стола одним из важных критериев является его высота и оснащённость необходимыми устройствами. По чертежам столярного верстака, своими руками изготовленного, можно смастерить подобные столы, только меньшего размера и разных конфигураций.

При создании большого стационарного верстака заранее выбирают место его установки. Там обязательно должны присутствовать несколько розеток на 220 вольт для подключения электрического инструмента.

Итак, для самостоятельного изготовления столярного верстака понадобятся:

  • циркульная пила и электролобзик;
  • электрорубанок;
  • электродрель с набором свёрл по дереву и металлу;
  • шуруповёрт с отвёртками;
  • рулетка, угольник, уровень;
  • набор гаечных головок и ключей.

Кроме перечисленных инструментов нужно заготовить деревянные элементы без гнили, трещин и больших сучков. А именно:

  • брусья для ножек 10×10 см;
  • доски толщиной не менее 6 см для столешницы (при необходимости сбивают вместе две по 3 см);
  • доски и фанеру для полок и ящиков;
  • доски для каркаса 5 — 6 см толщины и 150 — 180 см длины;
  • мебельные болты, шайбы, гайки, саморезы.

Чтобы не было ошибок, нужно заранее набросать примерные чертежи верстака и обозначить размеры каждого элемента конструкции.

Пошаговая инструкция по сборке верстака

Перед сборкой все материалы тщательно остругивают и шлифуют с помощью электроинструментов. Все деревянные элементы должны соответствовать заданным размерам. Пошаговая инструкция выглядит следующим образом:

  • Изготавливают верхнюю раму. Для этого готовят доски нужной длины. Затем их скручивают саморезами в прямоугольную конструкцию. В середине прямоугольника крепят несколько распорных планок для усиления. Ширина всех элементов должна быть одинаковой.
  • Готовят нижнюю раму. Она имеет такие же размеры, как и верхняя. Все её части хорошо скрепляют с помощью длинных и толстых саморезов.
  • Мощные опорные ножки мастерят из брусьев 10×10 см. Их остругивают, снимают угловую фаску и шлифуют. Затем пилят длиной 80 — 82 см. Их нужно 4 штуки. Монтируют опоры с помощью болтовых соединений к верхней и нижней раме. Расстояние от пола до кромки нижней рамы делают около 15 — 20 см.
  • На собранный каркас собирают столешницу, состоящую из досок толщиной 60 — 70 мм. Кромки этих досок должны быть хорошо подогнаны друг к другу, чтобы не было щелей. Для этого их прогоняют через калибровочный специальный рейсмус, который делает их толщину одинаковой. Края столешницы должны выступать за каркас на 7 — 10 см. После монтажа рабочей поверхности, её хорошо шлифуют и пропитывают горячей олифой.
  • Устанавливают столярные тиски своими руками непосредственно в тело столешницы. Это не занимает много времени, если они уже есть в готовом виде.
  • В столешнице создают углубление, что позволяет расположить зажимную губку тисков в одной плоскости с ней. Тиски крепят с помощью болтов и гаек, места под которые обязательно фрезеруют. Это необходимо для затапливания головок и шайб болтовых соединений.
  • В другом конце верстака иногда устанавливают обычные слесарные небольшие тиски. Кроме всего этого, в столешнице высверливают несколько отверстий для закрепления круглых заготовок. А также предусматривают деревянные упоры, с помощью которых удерживают детали при обработке.
  • Подверстачное пространство заполняют ящиками или полками для хранения инструмента и мелких заготовок. Их делают самостоятельно или берут готовые от ненужных комодов и письменных столов. Для таких ящиков изготавливают специальные модули, которые имеют направляющие планки и настил.
Читайте еще:   Копировальный токарный станок по дереву своими руками

В итоге получается оригинальный столярный верстак, сделанный своими руками и отрегулированный под свой рост. Теперь остаётся установить рядом на стене несколько розеток с напряжением 220 вольт для работы электроинструментом и приступать к изготовлению деревянных изделий.
